Как сделать ломаную крышу своими руками, чертежи
Если вы хотите построить дом с мансардой, необходимо продумать конструкцию крыши. Для этого случая вам не подойдет обыкновенная двускатная крыша, поскольку вы не сможете сделать внутренние помещения просторными и с высокими потолками. Сделать ломаную крышу своими руками достаточно сложно, но вполне реально. Наиболее популярная и наиболее выгодная это ломаная двускатная крыша.
Шаг 1 — Проект ломаной крыши и подготовка материалов
Проектный расчет ломаной крыши нужно доверить только профессиональным специалистам. Доверьте изготовить проект мансардной ломаной крыши людям, которые не только теоретически подкованы, но и имеют опыт работы с такими крышами. Если же вы решили сделать монтаж ломаной крыши своими руками, начиная от чертежей и заканчивая укладкой кровельных материалов, рассмотрите готовые чертежи. В конце статьи мы представим несколько готовых проектов ломаных крыш и чертежи специалистов.

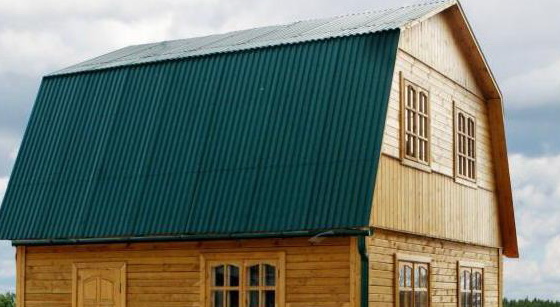

Виды ломаных крыш:
Верхняя пологая ломаная крыша
- верхняя пологая;
- нижняя, более крутая.
Как сделать ломаную крышу своими руками? Для начала подготовьте материалы и ознакомьтесь с устройством стропильных систем других конструкций, например, односкатной крыши или четырехскатной крыши. Чтобы не сгнила вся стропильная система, все деревянные материалы кровли обрабатываются специальными составами.
Шаг 2 — Гидроизоляция ломаной крыши
На картинке представлены слои утеплителя, гидроизоляции и кровли
Обязательно перед установкой мауэрлата нужно провести работы по гидроизоляции, особенно в местах монтажа. Гидроизоляционные работы проводятся с помощью рубероида, пленки или иного материала, похожего по структуре. При укладке пленки нужно следить, чтобы она немного провисала. Намного лучше если вы перестрахуетесь и добавите несколько слоев этой пленки (рубероида). Так вы обеспечите двойную гидроизоляцию, что важно при монтаже ломаной крыши.
Шаг 3 — Установка мауэрлата
мауэрлат показан на рисунке
Чтобы сделать ломаную крышу своими руками, нужно правильно установить мауэрлат, ведь это опоры, на которых держится вся конструкция. Установка мауэрлата делается с помощью блочной заливки бетоном. После этого необходимо соединить мауэрлатный брус со стеной шпильками.
Для увеличения прочности мауэрлата делаем как можно меньше отверстий. Рассчитывая расстояние между шпильками, нужно следить, чтобы они попадали между брусьями стропил. Тогда в мауэрлатном брусе будет меньше врезок, расположенных близко друг к другу.
По размеру шпильки сверлятся отверстия, после чего под них подкладываются шайбы и завинчиваются гайками. Если вы только строите дом, заранее установите шпильки в кладку, а потом пробуривайте отверстия в мауэрлатном брусе.
Шаг 4 — Стропильная система ломаной крыши своими руками

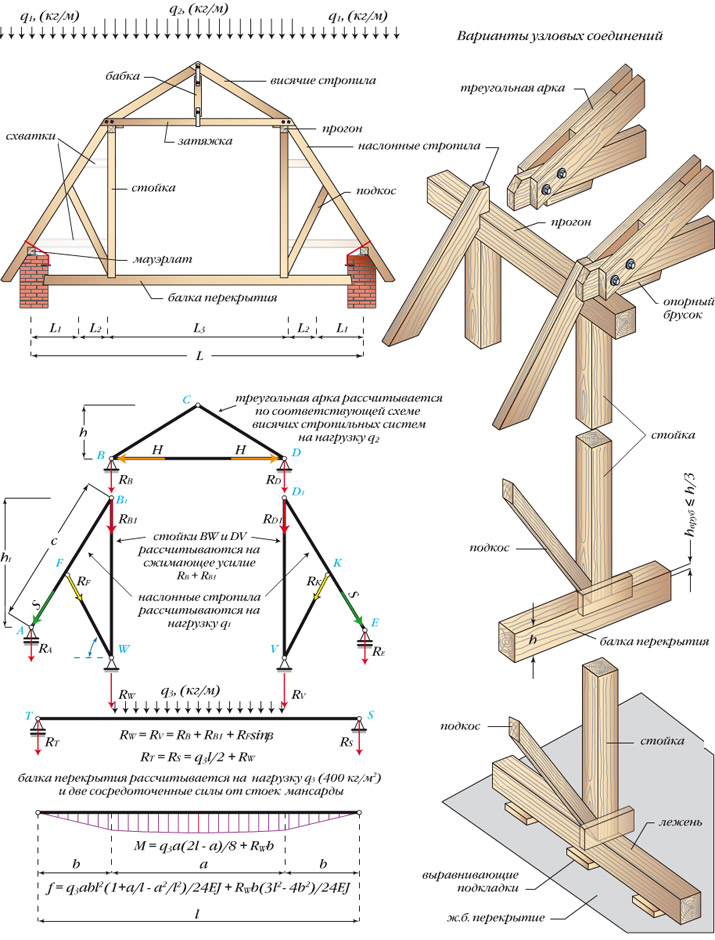

Каркас (вертикальная система) ломаной крыши
Основным этапом строительства ломаной крыши своими руками является устройство стропильной системы. Каркас ломаной крыши обычно изготавливается из древесины. Балки нужно скреплять цементным раствором на нижнем уровне конструкции. Для этого неплохо применять тяжелые брусья с большим сечением – не менее 250 мм.
Для вертикальной системы более подходящие легкие брусья с небольшим сечением, не более 50 мм. Стропильная система опирается на несущие стены.

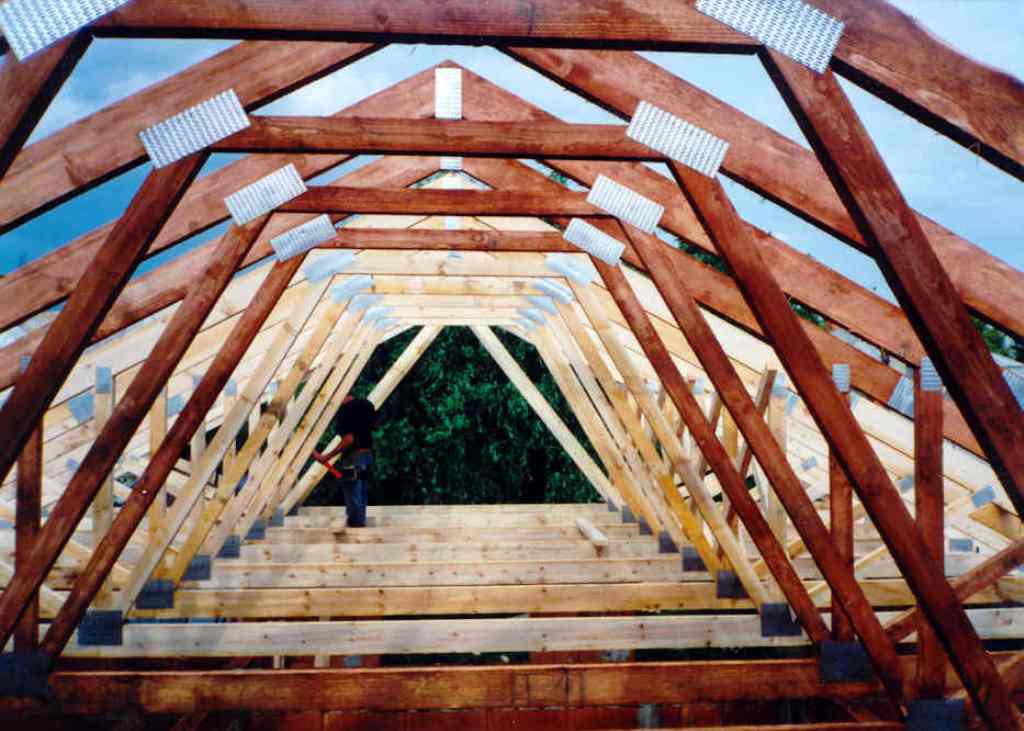

Сборка ферм
Установив вертикальную систему, приступаем к сборке ферм. Весьма трудно собрать ломаную мансардную крышу своими руками в верхней части системы, поэтому есть резон собрать готовые фермы на земле, после чего поднимать их вверх и укреплять. Это облегчит ваш труд. Для этого при монтаже ломаной крыши делаем необходимые замеры, соединяем бруски, обозначаем вырезы для монтажа и устраиваем необходимые крепления.
Собрав первые две фермы, их нужно определить по краям и зафиксировать. В верхней точке по коньку натянуть уровень. С этого уровня вы буде устанавливать другие фермы. Когда все фермы будут поставлены, их надо соединить между собой для придания системе жёсткости и устойчивости. Это можно сделать с помощью ригелей, они в дальнейшем будут служить основанием потолка мансардного помещения.
Шаг 5 — Утепление и пароизоляция ломаной крыши
утепление и пароизоляция крыши
Зачем утеплять крышу?
При такой конструкции можно использовать и нежилые помещения в качестве подсобок или для проверки состояния стропильной системы ломаной крыши и обеспечения естественной вентиляции. Предположим, что у вас есть дополнительное помещение – мансарда. Если сделать теплоизоляцию крыши мансарды, то в любое время года можно использовать это помещение для проживания.
Утепление ломаной крыши — это важная работа. От качества работ зависит комфорт и уют как мансардного помещения, так и всего дома.
Утепление крыши проводится способом укладки одного или нескольких слоев специального утеплителя. Для этих работ подойдет минеральная вата.
Пароизоляция ломаной крыши
Для защиты дома от влаги нужна пароизоляция. Если не сделать это, влага попадает в дом, увлажняет утеплитель, что приводит к образованию на стенах плесени и грибка.
Для хорошего утепления мансардной крыши необходимо иметь в распоряжении отделочные материалы, фанеру или гипсокартон, пароизоляцию и теплоизоляционные материалы, а также сам кровельный материал.
Шаг 6 — Выполнение обрешетки крыши
Обрешетка ломаной крыши
Монтаж ломаной крыши завершается устройством обрешетки. Для кровельного покрытия хорошо выполненная обрешетка крыши является важнейшим элементом стропильной и опорной системы.
Варианты выполнения обрешетки крыши:
- обрешетка крыши для укладки металлочерепицу;
- обрешетка крыши под профнастил;
- обрешетка крыши под шифер и монтаж шифера.
В ряде случаев обрешетка выполняется сплошной, состоящей из уложенных вплотную досок, которые закрепляются к стропилам.
Для любого вида кровли вместо досок можно использовать настил из листового материала. Листы OSB влагостойки, образовывают идеальную однотонную ровную поверхность, долговечны и надежны.
Также можно применить более популярный способ:
- поначалу укладываются поперечные бруски на стропила, которые идут параллельно коньку крыши;
- на них крепятся доски или бруски, направленные от конька к краю крыши.
После монтажа оконных проёмов и выполнения обрешётки можно приступать к укладке выбранного вами кровельного материала.

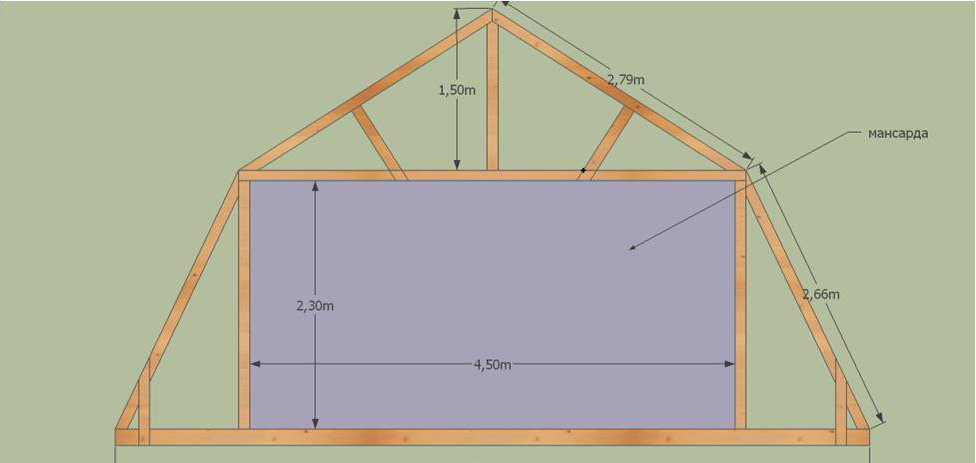

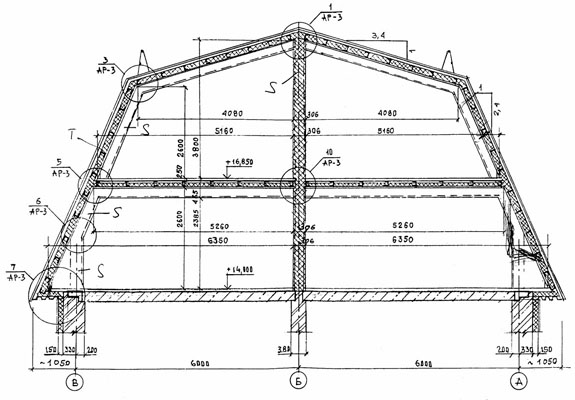

Ломаные крыши – проекты, чертежи
Ниже представлены проекты и чертежи ломаной крыши. Внимательно рассмотрите чертежи и проекты, они вам помогут выполнить монтаж ломаной крыши своими руками быстро и качественно.
